Web-LBM : une soufflerie CFD temps réel dans le navigateur

En une minute

Web-LBM est une soufflerie numérique bidimensionnelle interactive qui s’exécute entièrement dans votre navigateur. Derrière le canvas se trouve un véritable solveur de mécanique des fluides numérique (CFD) : un moteur Boltzmann sur réseau (D2Q9) écrit en C, compilé en WebAssembly et rendu sur le GPU via WebGL2. On peut y déposer un cylindre ou un profil NACA, changer l’angle d’attaque, mettre un obstacle en rotation pour ressentir l’effet Magnus, ou peindre sa propre géométrie à la souris et observer la réponse du sillage. Les coefficients de portance et de traînée s’actualisent en direct, et des microphones virtuels permettent même de voir le son du lâcher tourbillonnaire.

La CFD vit d’ordinaire sur des clusters et des calculs de nuit. L’amener dans un onglet de navigateur, sans installation, sans serveur, sans framework, et hébergée en simples fichiers statiques sur GitHub Pages, est à la fois un parti pris pédagogique et un exercice d’ingénierie. Chaque contrainte de la plateforme a dû être résolue sans sacrifier ni la fidélité physique ni l’interactivité : pas de mémoire partagée par défaut, pas de système de fichiers, et un seul thread sauf à le mériter.

👉 Essayer la simulation · Code source sur GitHub

Points clés

• Un vrai solveur. Boltzmann sur réseau D2Q9 avec collision BGK (ou MRT à la compilation), un modèle de turbulence LES de Smagorinsky, une collision régularisée de Hermite pour la stabilité, une entrée en vitesse de Zou–He, des couches éponges absorbantes et une évaluation des efforts par échange de quantité de mouvement qui produit des $C_l$ et $C_d$ en direct.
• Des performances temps réel. Une boucle chaude sans branchement et vectorisée SIMD, associée à des threads WebAssembly (pthreads sur SharedArrayBuffer) et à un partitionnement par lignes déterministe et sans verrou.
• Un rendu sans copie. Les champs voyagent du tas wasm jusqu’à l’écran sans la moindre copie intermédiaire : des vues typées alimentent une texture WebGL2 R32F, et une table de couleurs est appliquée dans le fragment shader.
• L’aéroacoustique en prime. La LBM étant faiblement compressible, le moteur résout les ondes acoustiques. Il propose des vues schlieren ($|\nabla\rho|$) et dilatation ($\nabla\cdot\mathbf{u}$), plus des microphones virtuels avec FFT en direct qui captent le sifflement éolien du sillage.
• Un déploiement 100 % statique. Deux variantes du moteur (mono- et multi-thread) sont sélectionnées à l’exécution, et un service worker fournit les en-têtes d’isolation cross-origin que GitHub Pages ne peut pas envoyer.

Pourquoi la CFD dans le navigateur ?

Trois raisons, par ordre de difficulté croissante.

La pédagogie. La mécanique des fluides s’enseigne avec des équations et se valide avec des simulations coûteuses, mais l’intuition naît du lien immédiat entre cause et effet : inclinez un profil et observez le décrochage, faites tourner un cylindre et regardez la portance apparaître. Une simulation interactive dont la boucle de rétroaction se mesure en millisecondes est un outil d’apprentissage fondamentalement différent d’une figure statique.

L’accessibilité. Une page web sans installation ni backend touche tout le monde (étudiants, collègues, recruteurs) sur n’importe quelle machine, indéfiniment, pour un coût d’hébergement nul. Cela impose que tout le solveur tourne côté client, exactement ce que WebAssembly rend possible.

Le défi d’ingénierie. La CFD temps réel met toute la pile à l’épreuve d’un seul coup : une méthode numérique assez stable pour survivre à tout ce que l’utilisateur lui impose, une organisation mémoire que le compilateur sait vectoriser, un modèle de threading compatible avec les contraintes de sécurité du navigateur et un chemin de rendu assez rapide pour ne jamais devenir le goulot d’étranglement. Résoudre les quatre à la fois est le cœur de ce projet.

La physique : Boltzmann sur réseau en bref

Un autre chemin vers la dynamique des fluides

La CFD classique discrétise directement les équations de Navier–Stokes : vitesse et pression vivent sur un maillage, et chaque pas de temps exige la résolution de systèmes couplés globaux, typiquement une équation de Poisson pour la pression, dont la solution relie chaque cellule du domaine à toutes les autres.

La méthode de Boltzmann sur réseau (LBM) travaille un niveau en dessous de la description macroscopique. Elle fait évoluer des fonctions de distribution de particules $f_i(\mathbf{x}, t)$, la quantité de fluide au nœud $\mathbf{x}$ se déplaçant le long d’un petit ensemble de vitesses discrètes $\mathbf{c}_i$. Les champs macroscopiques sont simplement les moments de ces distributions :

Un développement de Chapman–Enskog montre que ce système cinétique reproduit les équations de Navier–Stokes incompressibles dans la limite des faibles nombres de Mach. La viscosité du fluide est pilotée par un unique temps de relaxation $\tau$ :

Ce qui rend la LBM exceptionnelle pour ce projet, c’est sa localité : chaque nœud ne se met à jour qu’à partir de ses voisins immédiats. Pas de résolution globale, pas d’algèbre linéaire, pas de boucle de convergence. Le coût par pas de temps est donc fixe et prévisible, l’algorithme se parallélise presque trivialement, et la simulation est naturellement instationnaire. Le lâcher tourbillonnaire n’est pas une option que l’on active ; c’est ce que la méthode calcule par défaut. En bonus, la LBM est faiblement compressible : les ondes de pression se propagent physiquement, et la simulation fait de l’acoustique gratuitement.

Collision et propagation

Chaque pas de temps se ramène à deux opérations conceptuellement simples. La collision relaxe les distributions vers un équilibre local (approximation BGK) :

où l’équilibre est un développement au second ordre de la distribution de Maxwell–Boltzmann :

La propagation (streaming) décale ensuite chaque distribution post-collision vers le nœud voisin dans sa direction de déplacement :

La collision est de l’arithmétique purement locale ; la propagation, un pur déplacement mémoire. Du calcul intensif sans communication, suivi de la communication sans calcul, est exactement la structure qu’adorent les unités SIMD et les processeurs multicœurs, et l’implémentation décrite plus bas l’exploite délibérément.

Pourquoi D2Q9

Le moteur utilise le réseau D2Q9 : deux dimensions et neuf vitesses (repos, quatre axiales, quatre diagonales) avec les poids $w_0 = 4/9$, $w_{1\text{–}4} = 1/9$ et $w_{5\text{–}8} = 1/36$. C’est le plus petit réseau 2D dont les moments de vitesse sont suffisamment isotropes pour retrouver correctement Navier–Stokes. Moins de directions biaiseraient la physique le long des axes de la grille, et davantage coûteraient mémoire et bande passante sans gain à ce niveau de description. Neuf champs float par nœud fixent aussi le budget mémoire : une grille 600 × 300 tient confortablement dans quelques dizaines de mégaoctets de tas wasm.

Conditions aux limites

Les frontières sont l’endroit où une implémentation LBM fait ses preuves, car après la propagation les distributions entrant dans le domaine depuis l’extérieur sont inconnues et doivent être reconstruites.

• Entrée. Une condition en vitesse de Zou–He impose le profil d’entrée (uniforme, couche cisaillée ou jet) en reconstruisant les distributions inconnues à partir des contraintes de masse et de quantité de mouvement. Un démarrage progressif sur 400 pas accompagne chaque (ré)initialisation, pour que le démarrage impulsif ne lance pas une onde de choc dans la veine.
• Sortie. Une extrapolation à gradient nul, adossée à une couche éponge absorbante qui augmente progressivement la dissipation près de la frontière, pour que tourbillons et ondes acoustiques quittent le domaine au lieu de s’y réfléchir.
• Obstacles. Le rebond (bounce-back) renvoie d’où elles viennent les distributions qui frappent un nœud solide, produisant une paroi adhérente sans aucun maillage. Sa variante à paroi mobile ajoute la quantité de mouvement de la paroi aux populations réfléchies, ce qui constitue toute l’implémentation du cylindre tournant, l’effet Magnus découlant alors de la physique. La somme des quantités de mouvement échangées dans ces réflexions donne l’effort aérodynamique sur chaque corps (les $C_l$ et $C_d$ affichés en direct) pour un coût quasi nul.
• Parois de la veine. Au choix : glissement libre (réflexion spéculaire) ou adhérence (rebond).

Mise en œuvre

Architecture

Le projet se compose de deux parties proprement séparées, reliées par un unique tampon mémoire partagé :

Moteur C (lbm.c, C99)  --emcc-->  WebAssembly + tas wasm
                                        │ vues Float32Array sans copie
Frontend ES6 vanilla  ── textures WebGL2 R32F ──>  LUT de couleurs dans le shader

• Le moteur est un unique fichier C99 réunissant le solveur D2Q9, la LES, les conditions aux limites, les rastériseurs analytiques de formes (cylindre, plaque plane, NACA 0012 / 4412), l’évaluation des efforts et le calcul des champs dérivés (vitesse, pression, vorticité, schlieren, dilatation). Il expose une petite API C plate (lbm_init, lbm_step, lbm_set_params, …) et ignore tout de JavaScript.
• Le frontend est en modules ES6 vanilla, sans framework, sans bundler et sans aucune étape de build au-delà d’emcc lui-même. main.js pilote la boucle de simulation et l’interface, renderer.js possède WebGL2, et obstacles.js définit les formes analytiques.
• Deux variantes du moteur sont produites à partir de la même source : une version mono-thread qui fonctionne partout, et une version -pthread utilisant les threads WebAssembly. L’application détecte crossOriginIsolated au démarrage, choisit la meilleure, et assure un repli transparent.

Le chemin de données sans copie

La règle cardinale du pipeline de rendu : les champs ne sont jamais copiés côté JavaScript. Le moteur C calcule par exemple la vorticité dans un tableau float du tas wasm. JavaScript enveloppe cette mémoire dans une vue Float32Array (aucune allocation, aucune copie) et la passe directement à texSubImage2D, qui la téléverse dans une texture flottante mono-canal (R32F). Le fragment shader fait ensuite correspondre les valeurs aux couleurs via une petite texture de table de correspondance, si bien que tout l’habillage visuel coûte une lecture de texture par pixel et vit sur le GPU.

Deux subtilités maintiennent cette promesse. Quand le tas wasm grandit (l’utilisateur choisit une grille plus fine), l’ArrayBuffer sous-jacent se détache et chaque vue doit être reconstruite, ce que l’application fait paresseusement, à la demande. Et dans la version multithread, le tas est un SharedArrayBuffer, que certains navigateurs refusent de téléverser directement ; un unique petit tampon de transit constitue la seule exception sanctionnée à la règle du zéro copie.

Du multithreading dans un navigateur

Le balayage intérieur est partitionné par lignes sur un pool de pthreads wasm, avec des barrières séparant les phases de chaque pas de temps. Le partitionnement garantit que chaque case du tableau de destination a exactement un producteur. Les threads ne sont jamais en concurrence, donc ni verrous ni atomiques dans le chemin chaud. Les contributions aux efforts sont réduites dans un ordre de threads fixe, ce qui rend les résultats déterministes au bit près à nombre de threads donné, une exigence empruntée aux bonnes pratiques du HPC, où « rapide mais légèrement différent à chaque exécution » est la cachette préférée des bugs.

Le threading en navigateur a un piège : SharedArrayBuffer exige que la page soit isolée cross-origin, ce qui requiert des en-têtes HTTP COOP/COEP qu’un hébergeur statique comme GitHub Pages ne peut pas envoyer. Web-LBM résout cela avec un service worker de portée racine qui injecte les en-têtes côté client (un rechargement automatique à la première visite). Si quoi que ce soit échoue dans cette chaîne (navigateur ancien, isolation partielle), l’application démarre silencieusement le moteur mono-thread. C’est l’amélioration progressive appliquée au HPC.

Interaction

Tout, dans la soufflerie, se manipule pendant que la simulation tourne. Les obstacles se placent au clic, pivotent, tournent sur eux-mêmes (cylindres en rotation) ou se peignent à main levée à la souris, directement dans le masque d’obstacles. Les cellules peintes sont rééchantillonnées quand la résolution de grille change, tandis que les formes prédéfinies sont re-rastérisées analytiquement depuis leur registre, si bien qu’un profil NACA reste un profil NACA net à n’importe quelle résolution. L’écoulement se visualise en vitesse, pression, vorticité, schlieren ou dilatation, avec des surcouches de lignes de courant et de particules. Des microphones virtuels se déposent n’importe où dans le champ pour tracer la FFT en direct du signal de pression local ; en placer un derrière un cylindre révèle le pic spectral net de la fréquence de lâcher, la même physique que le sifflement du vent dans les fils.

Défis d’ingénierie

La stabilité numérique sans arbitre

Une simulation interactive ne peut pas refuser les entrées de l’utilisateur : quels que soient le nombre de Reynolds, la forme d’obstacle ou la résolution choisis, le solveur ne doit pas diverger. Le BGK brut devient instable quand $\tau \to 1/2$ (hauts nombres de Reynolds) ; le moteur superpose donc plusieurs défenses, chacune visant un mode de défaillance distinct.

• Un modèle LES de Smagorinsky ($C_s = 0{,}18$) calcule une viscosité turbulente locale à partir du taux de déformation (obtenu en LBM directement depuis les distributions hors équilibre, sans différences finies). Il modélise à la fois les échelles turbulentes non résolues et éloigne le $\tau$ effectif de la limite instable précisément là où l’écoulement est le plus cisaillé.
• La régularisation de Hermite projette la partie hors équilibre des distributions sur sa composante physiquement signifiante (Hermite d’ordre deux) avant la collision, filtrant les modes parasites d’ordre supérieur qui, sinon, s’accumulent et déstabilisent les grilles grossières.
• Un amortissement de viscosité de volume dissipe sélectivement la partie acoustique du tenseur des contraintes, calmant les oscillations de pression sans toucher à la physique du cisaillement qui crée les tourbillons.
• Les couches éponges et le démarrage progressif de l’entrée éliminent les deux transitoires classiques : les ondes réfléchies en sortie et l’impulsion initiale.

Le résultat est une soufflerie qui survit aux mauvais traitements, ce qui fait la différence entre une démo et un produit.

Ce que vous pouvez explorer

Quelques expériences d’une minute chacune dans la soufflerie en ligne :

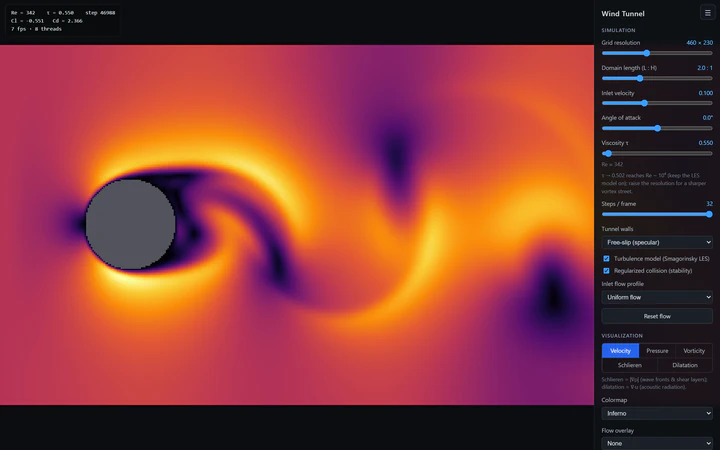

1. Le lâcher tourbillonnaire. Gardez le cylindre par défaut, passez en vue vorticité et regardez l’allée de von Kármán s’établir ; le HUD montre $C_l$ oscillant à la fréquence de lâcher.
2. Le décrochage. Placez un profil NACA 4412 et augmentez l’angle d’attaque : le coefficient de portance grimpe, puis l’écoulement décolle à l’extrados.
3. L’effet Magnus. Faites tourner un cylindre et observez le sillage dévier et une portance stationnaire apparaître, la physique des coups francs enroulés.
4. L’aéroacoustique. Passez en vue schlieren ou dilatation pour voir les ondes de pression rayonner depuis le sillage, puis déposez un microphone derrière le cylindre et retrouvez le ton de lâcher dans le spectre en direct.
5. Votre propre géométrie. Peignez un obstacle arbitraire à la souris et regardez l’écoulement composer avec.

Compétences démontrées

• Mécanique des fluides numérique : la méthode de Boltzmann sur réseau de bout en bout, incluant le choix du réseau, les modèles de collision (BGK, MRT, régularisation), les conditions aux limites, la modélisation de la turbulence (LES de Smagorinsky), l’évaluation des efforts et l’aéroacoustique.
• Méthodes numériques et calcul scientifique : l’analyse de stabilité en pratique, c’est-à-dire identifier les modes de défaillance et superposer des remèdes ciblés, dans un moteur physique en C99 portable avec tests de validation embarqués.
• Ingénierie de la performance : des noyaux sans branchement adaptés au SIMD, une organisation mémoire en structure de tableaux, un multithreading déterministe sans verrou et une séparation des chemins chauds et froids guidée par le profilage.
• Architecture logicielle : une frontière stricte moteur/frontend avec un contrat de données zéro copie à travers la frontière C/JavaScript, et une détection de capacités à l’exécution avec dégradation élégante.
• Technologies web : WebAssembly (Emscripten, threads wasm, mémoire partagée), WebGL2 (textures flottantes, colorisation dans le shader), service workers et déploiement entièrement statique.
• Visualisation scientifique interactive et conception d’interface : rendu de champs en temps réel, vues multiples physiquement signifiantes, et une interface qui invite à l’expérimentation sans mode d’emploi.
• Communication scientifique : rendre tangible, et ludique, une mécanique des fluides de niveau master pour un public technique généraliste.

Dépôt

Tout le code est ouvert : le moteur C (abondamment commenté, jusqu’à chaque drapeau de compilation et sa justification), le moteur de rendu WebGL2, les scripts de build et les tests physiques de validation.

Le code vit sur github.com/vcaries/web_lbm, et la soufflerie elle-même tourne sur vcaries.github.io/web_lbm.

Conclusion

Web-LBM condense tout l’éventail de l’ingénierie de simulation dans une seule page que chacun peut ouvrir : une méthode numérique cinétique, la modélisation de la turbulence, l’optimisation SIMD et multithread, le rendu GPU et une interaction de qualité produit. La méthode de Boltzmann sur réseau est le choix qui rend tout possible, car elle est locale, parallèle, naturellement instationnaire et discrètement capable d’acoustique. Le navigateur est la contrainte qui structure tout, puisque chacune de ses limites a dû être contournée par l’ingénierie plutôt qu’éludée. Le résultat : une soufflerie dans un onglet, et la démonstration que le vrai calcul scientifique n’est pas condamné à vivre derrière une file d’attente sur un cluster.
